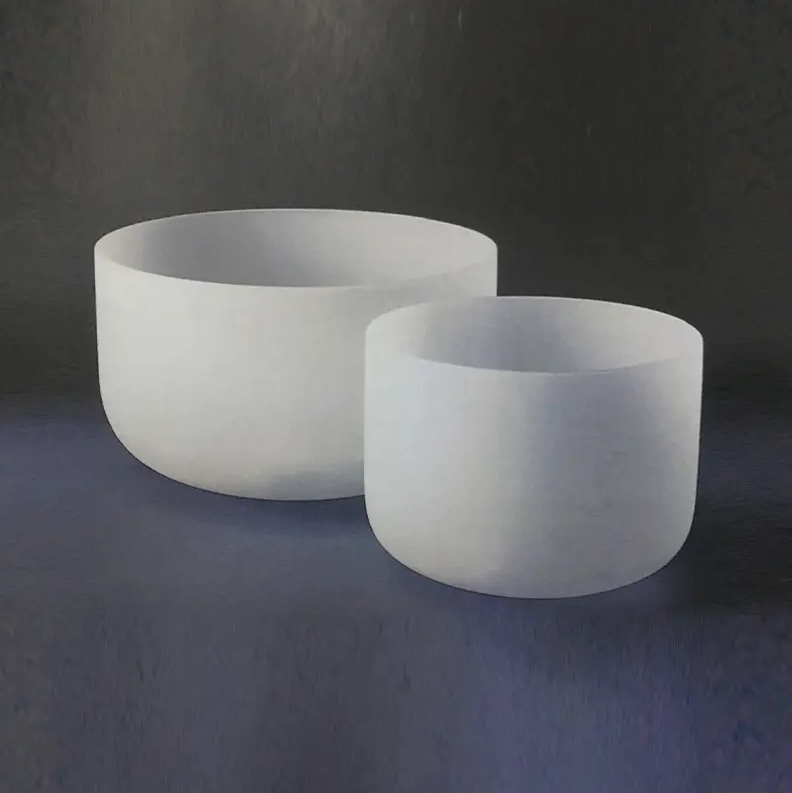

Wie kann die Leistung eines Quarztiegels optimiert werden?

Schlüsselstrategien zur Optimierung Quarztiegel Leistung

Der effektivste Weg, die Leistung von Quarztiegeln zu optimieren, besteht darin, thermische Gradienten zu kontrollieren, strenge Kontaminationsprotokolle einzuhalten und die Qualität des Tiegels an die spezifische Prozesstemperatur und chemische Umgebung anzupassen. Diese drei Faktoren zusammen sind für den Großteil der vorzeitigen Ausfälle und Ertragsverluste bei Halbleiter-, Solar- und Laboranwendungen verantwortlich. In den folgenden Abschnitten werden die einzelnen Optimierungshebel mit umsetzbaren Anleitungen erläutert.

Wählen Sie die richtige Tiegelsorte für Ihren Prozess

Nicht alle Quarztiegel sind gleich. Die Reinheit des rohen Siliciumdioxids, die Herstellungsmethode (geschmolzen oder synthetisch) und der OH-Gehalt bestimmen alle die obere Betriebstemperatur und die chemische Beständigkeit. Die Verwendung eines nicht ausreichend dimensionierten Tiegels ist die häufigste Ursache für einen vorzeitigen Ausfall.

Vergleich gängiger Tiegelqualitäten

Für Silizium-Czochralski-Prozesse (CZ) Tiegel in synthetischer Qualität mit einem metallischen Verunreinigungsgrad unten Insgesamt 1 ppm sind Pflicht. Durch die Verwendung von Standardmaterial gelangen Eisen-, Aluminium- und Kalziumverunreinigungen direkt in die Schmelze, wodurch sich die Lebensdauer der Minoritätsträger und die Geräteausbeute verschlechtern.

Kontrollieren Sie thermische Gradienten, um Risse zu verhindern

Quarz hat einen sehr niedrigen Wärmeausdehnungskoeffizienten (~0,55 × 10⁻⁶/°C), ist aber spröde. Schnelle Temperaturänderungen erzeugen steile innere Spannungsgradienten, die den Bruchmodul des Materials überschreiten ( ~50 MPa ), was zu Rissen oder katastrophalen Brüchen führen kann.

Empfohlene Heiz- und Kühlrampenraten

• Unter 200 °C: Rampe bei maximal 10 °C/min — Oberflächenfeuchtigkeit und adsorbierte Gase müssen nach und nach entweichen.
• 200 °C bis 600 °C: begrenzen auf 5 °C/Min — Dieser Bereich kreuzt die α-β-Cristobalit-Übergangszone, in der es zu erheblichen Volumenänderungen kommt.
• 600 °C auf Prozesstemperatur: 3–5 °C/min ist typisch für große Tiegel (Durchmesser > 300 mm).
• Abkühlung: Folgen Sie immer einem kontrollierten Abstieg; Das Abschrecken bei über 800 °C führt zu irreversiblen Mikrobrüchen, auch ohne sichtbare Rissbildung.

Bei der Züchtung von CZ-Silizium ist es üblich, den Tiegel über einen Zeitraum von 900 °C auf einer Temperatur von 900 °C zu halten 30–60 Minuten während des anfänglichen Anstiegs, um die Temperatur über die Wanddicke auszugleichen, bevor sie auf den Siliziumschmelzpunkt (1.414 °C) ansteigt.

Minimieren Sie die Entglasung, um die Lebensdauer zu verlängern

Die Entglasung – die Umwandlung von amorphem Siliciumdioxid in kristallines Cristobalit – beginnt bei ca 1.000 °C und beschleunigt oberhalb von 1.200 °C. Sobald sich die Entglasung über die Innenwand ausbreitet, wird der Tiegel mechanisch instabil und muss ersetzt werden. Dies ist die Hauptursache für eine verkürzte Tiegellebensdauer bei Hochtemperaturanwendungen.

Maßnahmen zur Verhinderung der Entglasung

• Minimieren Sie die Kontamination mit Alkalimetallen. Natrium- und Kaliumionen wirken als Keimbildungskatalysatoren. Selbst natriumhaltige Fingerabdruckrückstände können an der Kontaktstelle eine Entglasung auslösen.
• Verwenden Sie Schutzbeschichtungen. Eine dünne Schicht aus Siliziumnitrid (Si₃N₄) oder Bariumsulfat (BaSO₄) auf der Innenwand verlangsamt die Kristallisationsfront. Bei Solaranwendungen verlängern BaSO₄-Beschichtungen nachweislich die Lebensdauer von Tiegeln 15–30 % .
• Begrenzen Sie die kumulative Einwirkung hoher Temperaturen. Gesamtstunden über 1.100 °C verfolgen; Die meisten hochreinen Tiegel sind dafür ausgelegt 100–200 Stunden in diesem Bereich, bevor die Entglasung strukturell bedeutsam wird.
• Unter inerter oder reduzierender Atmosphäre arbeiten. Sauerstoffreiche Umgebungen beschleunigen Oberflächenoxidationsreaktionen, die die Kristallkeimbildung fördern.

Implementieren Sie strenge Kontaminations- und Handhabungsprotokolle

Oberflächenverunreinigungen lösen nicht nur eine Entglasung aus, sondern bringen auch Verunreinigungen in empfindliche Schmelzen ein. In Halbleiter-CZ-Prozessen kann ein einzelnes Eisensilizidpartikel mit einer Größe von 0,5 μm eine ausreichende Eisenverunreinigung erzeugen, um die Lebensdauer der Wafer-Minoritätsträger im angrenzenden Kristallabschnitt unter akzeptable Grenzen zu reduzieren.

Best Practices für Handhabung und Reinigung

1. Fassen Sie Tiegel immer mit an Reinraumhandschuhe (Nitril oder Polyethylen, metallfrei) – niemals mit bloßen Händen.
2. Reinigen Sie neue Tiegel vorab mit einer verdünnten HF-Lösung (normalerweise). 2–5 % HF für 10–15 Minuten), gefolgt von einer gründlichen Spülung mit entionisiertem Wasser, um oberflächliche Metalloxide aus der Fertigung zu entfernen.
3. Tiegel mindestens in einem sauberen Ofen bei 120 °C trocknen 2 Stunden vor dem Gebrauch, um adsorbierte Feuchtigkeit zu entfernen, die beim Erhitzen zu heftigen Spritzern führen kann.
4. In verschlossenen, staubfreien Behältern aufbewahren; Selbst eine kurze Exposition in einer Standardlaborumgebung kann zur Ablagerung von Partikeln auf der Oberfläche führen, die nach dem Sintern nur schwer zu entfernen sind.
5. Untersuchen Sie die Innenflächen vor jedem Gebrauch unter UV-Licht – organische Rückstände fluoreszieren und weisen auf eine unvollständige Reinigung hin.

Optimieren Sie die Tiegelbeladung und den Füllstand

Die Beladung eines Tiegels wirkt sich direkt auf die thermische Spannungsverteilung und die Schmelzdynamik aus. Eine unsachgemäße Beladung führt zu lokalen Hotspots, ungleichmäßiger Kristallisation und mechanischen Spannungskonzentrationen, die die Lebensdauer des Tiegels verkürzen.

• Maximal 80 % der Nennkapazität füllen. Eine Überfüllung erhöht den hydrostatischen Druck auf die Seitenwände bei erhöhter Temperatur, wobei Quarz über ~1.665 °C (dem Erweichungspunkt) erweicht. Bei 1.200 °C wird die Kriechverformung unter Dauerlast messbar.
• Füllmaterial gleichmäßig einfüllen. Das Platzieren eines großen Polysiliziumbrockens auf einer Seite führt zu einer asymmetrischen Erwärmung während des Einschmelzens und erzeugt Biegemomente in der Tiegelwand.
• Vermeiden Sie beim Beladen den direkten Kontakt zwischen Chargenstücken und der Tiegelwand. Stöße während des Ladens sind eine der Hauptursachen für Mikrorisse unter der Oberfläche, die sich erst ausbreiten, wenn der Tiegel Prozesstemperatur erreicht.
• Überprüfen Sie bei rotationsunterstützten Prozessen (z. B. CZ-Ziehen) die Rotationskonzentrizität. Sogar ein 0,5 mm Exzentrizität Bei der Tiegelrotation bei 5–10 U/min entstehen zyklische mechanische Spannungen, die den Boden über mehrere Durchläufe hinweg ermüden lassen können.

Überwachen und ersetzen Sie basierend auf messbaren Indikatoren

Sich ausschließlich auf die Sichtprüfung zu verlassen, führt entweder zu einem vorzeitigen Austausch (Kostenverschwendung) oder zu einem verzögerten Austausch (Risiko von Prozessausfällen). Kombinieren Sie stattdessen mehrere Indikatoren, um datengesteuerte Entscheidungen zu treffen.

Entscheidungskriterien für den Ersatz

Durch die Implementierung eines Tiegel-Lebenszyklusprotokolls, das die Spitzentemperatur, die Dauer und das Inspektionsergebnis jedes Durchlaufs verfolgt, werden unerwartete Ausfälle in der Regel um reduziert 40–60 % im Vergleich zum alleinigen zeitbasierten Austausch, basierend auf Daten aus großvolumigen Siliziumbarrenproduktionsbetrieben.

Nutzen Sie die Atmosphären- und Druckkontrolle

Die Atmosphäre, die den Tiegel während des Betriebs umgibt, hat einen direkten Einfluss sowohl auf das Tiegelmaterial als auch auf die Reinheit der Schmelze. Die Optimierung der atmosphärischen Bedingungen ist ein kostengünstiger und wirkungsvoller Hebel, der in Standardbetriebsverfahren oft übersehen wird.

• Inertgasspülung (Argon oder Stickstoff): Strömendes Argon bei 10–20 l/min Durch CZ-Öfen wird die SiO-Verdampfung von der Schmelzoberfläche reduziert, die sich andernfalls an den kühleren Ofenwänden ablagern und die Schmelze in nachfolgenden Zyklen erneut verunreinigen würde.
• Reduzierter Druckbetrieb: Laufen bei 20–50 mbar (vs. atmosphärisch) während des CZ-Wachstums reduziert den CO-Partialdruck und unterdrückt den Kohlenstoffeinbau in den Kristall, ohne die Quarzauflösung zu beschleunigen.
• Wasserdampf vermeiden: Bereits 10 ppm H₂O in der Ofenatmosphäre erhöhen messbar den OH-Gehalt der Schmelze, was die Sauerstoffdonorbildung in Siliziumwafern während nachfolgender Tieftemperatur-Glühschritte erhöht.

Zusammenfassung: Eine praktische Optimierungs-Checkliste

Die folgende Checkliste fasst die oben beschriebenen Kernaktionen in einem wiederholbaren Pre-Run- und In-Process-Protokoll zusammen:

1. Bestätigen Sie, dass die Qualität des Tiegels den Prozesstemperatur- und Reinheitsanforderungen entspricht.
2. Mit verdünnter HF reinigen, mit entionisiertem Wasser spülen und bei 120 °C ≥ 2 Stunden trocknen.
3. Innenfläche unter UV-Licht prüfen; Tiegel mit Rückständen oder Mikrorissen aussortieren.
4. Laden Sie die Ladung gleichmäßig auf ≤ 80 % der Kapazität auf; Vermeiden Sie Wandstöße beim Laden.
5. Anstiegstemperatur gemäß Protokoll: ≤ 5 °C/min durch die Übergangszone von 200–600 °C; Zur thermischen Äquilibrierung bei 900 °C halten.
6. Halten Sie den Inertgasfluss und den angestrebten Ofendruck während des gesamten Laufs aufrecht.
7. Kühl bei kontrolliertem Abstieg; Niemals über 800 °C abschrecken.
8. Protokollieren Sie die Laufdaten und prüfen Sie sie auf Entglasungs-, Wandverdünnungs- und Kontaminationsindikatoren, bevor Sie sie zur Wiederverwendung freigeben.

Die konsequente Anwendung dieser Schritte verlängert die durchschnittliche Lebensdauer des Tiegels, senkt die Materialkosten pro Durchgang und – was am wichtigsten ist – schützt die Qualität der Produktschmelze oder des darin gewachsenen Kristalls.
