Wie wählen Sie die richtige Quarzrohrgröße für Ihr Projekt aus?

Das Richtige auswählen Quarzglasrohr Für die Größe müssen vier Parameter an Ihre Anwendung angepasst werden: Außendurchmesser (AD), Wundstärke, Länge und Materialqualität. Machen Sie alle vier richtig und Ihr Quarzrohrofen , UV-Lampe, Halbleiterdiffusionssystem oder Infrarotheizung funktionieren zuverlässig gemäß Spezifikation. Fehlt eine davon – insbesondere die Wundstärke bei einem Druck- oder Vakuumsystem –, kann das Rohr reißen, kollabieren oder thermisch versagen. Dieser Leitfaden bietet einen strukturierten Auswahlrahmen für Beschaffungsingenieure, Beschaffungsmanager und Labodertechniker Quarzglas or Quarzglasrohr Produkte für industrielle und wissenschaftliche Anwendungen.

Der Auswahlprozess umfasst fünf Schritte: (1) Definieren Sie die thermische und chemische Umgebung, (2) Bestimmen Sie den erforderlichen Außendurchmesser und die erforderliche Bohrung, (3) Berechnen Sie die Mindestwundstärke für Druck- oder Vakuumbetrieb, (4) Wählen Sie die richtige aus Quarzrohr Qualität (transparent, OH-arm, milchig oder farbig) und (5) bestätigen Sie die Verfügbarkeit und Lieferzeit mit Ihrem Lieferant von Quarzglasrohren . Jeder Schritt wird im Folgenden ausführlich mit Referenzdaten und ausgearbeiteten Beispielen behundelt.

Produktpalette von Quarzglasröhren: Sechs Stundardformen

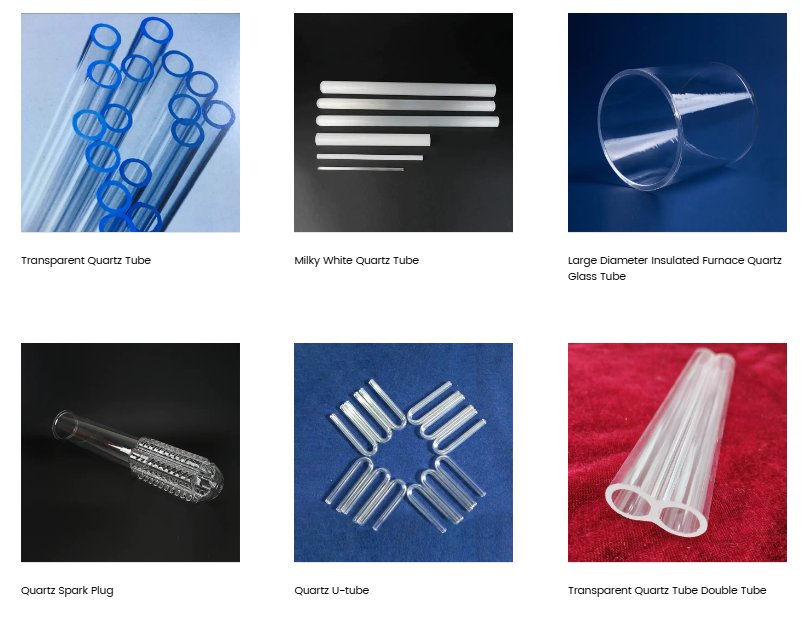

Das Bild unten zeigt sechs repräsentative Produktformen von Yancheng Mingyang Quarzglasrohr Bereich. Jede Fürm erfüllt eine bestimmte Anwendungsanforderung, von stundardmäßigen transparenten Rohren bis hin zu komplexen Doppelbohrungs- und U-Rohr-Geometrien.

Aus dem abgebildeten Sortiment: Transparente Quarzröhre (oben links, blaue Spitze) – Stundard klar Quarzglasrohr mit einem SiO2-Gehalt von mehr als 99,9 % und einer optischen Durchlässigkeit über 93 %, verwendet in UV-Lampen, Halbleiteröfen und optischen Instrumenten. Milchig weiße Quarzröhre (oben in der Mitte) – durchsichtiges (undurchsichtiges) Rohr, das durch kontrollierte Blasenbildung während des Schmelzens hergestellt wird und für Infrarot-Heizanwendungen optimiert ist, bei denen eine diffuse Strahlungsverteilung erforderlich ist. Isoliertes Ofenquarzglasrohr mit großem Durchmesser (oben rechts) – Weitrohr Hochtemperatur-Quarzrohr für Diffusionsofen- und CVD-Reaktoranwendungen bis zu 1200 °C Dauerbetrieb. Quarz-Zündkerze (unten links) – präzisionsgefertigte Quarzkomponente, die die Sekundärverarbeitungsfähigkeit der Mingyang-Anlage demonstriert. Quarz-U-Rohr (unten in der Mitte) – gebogen Quarzrohr für Wärmetauscher- und Umlaufflüssigkeitssystemanwendungen. Transparente Quarzröhre Double Tube (unten rechts) – koaxiale Doppelbohrung Glasrohr für Anwendungen, die zwei unabhängige Flüssigkeits- oder Gaskanäle in einem einzigen Gehäuse erfordern, wie z. B. UV-Sterilisationslampenbaugruppen und Reaktoren für Spezialchemikalien.

Schritt 1: Definieren Sie die thermische und chemische Umgebung

Bevor Sie eine Dimension angeben, definieren Sie die Betriebsumgebung. Quarzglas verhält sich anders als Borosilikatglas ( hoher Borosilikatgehalt Glas erweicht bei ca. 820°C; Quarzglas erweicht bei 1665 °C), daher stellt sich zunächst die Frage, ob für die Anwendung tatsächlich Quarz erforderlich ist oder ob Borosilikatglas – das in Messbechern mit hohem Borosilikatgehalt, dreieckigen Kolben und dreieckigen Trichtern in Chemielaboren verwendet wird – ausreicht. Wenn die Betriebstemperatur dauerhaft über 500 °C liegt oder ein Thermoschock zu erwarten ist (schnelle Aufheiz-/Abkühlzyklen), ist Quarz die richtige Wahl.

Die chemische Verträglichkeit ist der zweite Umweltfaktor. Quarzglasrohr widersteht praktisch allen Säuren (ausgenommen Salz-, Schwefel-, Salpeter- und Flusssäure) und den meisten organischen Lösungsmitteln und ist daher die Standardwahl für die Förderung korrosiver Medien in Rohrleitungen der chemischen Industrie. Im medizinischen und Laborbereich eignet es sich aufgrund seiner Biokompatibilität für Sterilisationsgeräte und Analyseinstrumente. Anwendungen mit Flusssäure oder heißer Phosphorsäure erfordern alternative Materialien wie PTFE-ausgekleidete Schläuche.

Schritt 2: Bestimmen Sie den Außendurchmesser und die Bohrung für Ihre Anwendung

Der Außendurchmesser (OD) wird durch die Armatur, den Flansch oder die Ofenbohrung bestimmt, in die er passen muss. Die Bohrung (Innendurchmesser, ID) wird durch die Flüssigkeits- oder Gasdurchflussrate oder die Komponente bestimmt, die durch das Rohr strömen muss (z. B. ein Heizelement oder eine Glasfaser-Vorform). Das horizontale Balkendiagramm unten zeigt die häufigsten OD-Bereiche für jede Hauptanwendungskategorie von Quarzrohr .

Die Grafik zeigt, dass Halbleiter-Ofenrohranwendungen den größten Außendurchmesserbereich erfordern – von 50 mm bis 200 mm –, was auf die Notwendigkeit zurückzuführen ist, 150 mm-, 200 mm- und 300 mm-Siliziumwafer-Chargen innerhalb der Ofenrohrbohrung unterzubringen. Dies ist das größte und anspruchsvollste Segment für Hochtemperatur-Quarzrohr Produkte und erfordert typischerweise isolierte Ofenquarzglasrohre mit großem Durchmesser, wie das im Produktbild oben gezeigte. UV-keimtötende Lampen und Halogen-Infrarot-Heizröhren besetzen das Ende mit schmalem Durchmesser (8–25 mm bzw. 10–20 mm), wo enge Außendurchmessertoleranz und hervorragende UV-Durchlässigkeit die primären Auswahlkriterien und nicht die strukturelle Belastbarkeit sind. Labor- und Glasfaser-Vorform-Stützrohre decken einen moderaten Bereich ab (4–30 mm) und erfordern häufig die engsten Maßtoleranzen – typischerweise eine Außendurchmessertoleranz von ±0,1 mm für optische Präzisionsanwendungen. Rohrleitungen für Chemiereaktoren umfassen den größten praktischen Bereich in der täglichen Beschaffung, von 15 mm bis über 100 mm, abhängig von der Durchflussrate und der Reaktorgröße. Für kundenspezifische Quarzrohre Für Anforderungen außerhalb der Standardbereiche bietet Yancheng Mingyang Zeichnung und Verarbeitung nach Spezifikation mit bestätigter Maßkontrolle an.

Schritt 3: Berechnen Sie die Mindestwandstärke für Druck- und Vakuumbetrieb

Die Wandstärke ist das sicherheitskritischste Maß in Quarzrohr Auswahl. Eine zu geringe Wandstärke führt dazu, dass das Rohr unter Innendruck reißt oder unter äußerem Vakuum zusammenbricht. Die folgende Formel (aus ASME B31.3 Rohrleitungen für Chemieanlagen, angepasst für Glasmaterialien) liefert eine konservative erste Schätzung:

t_min = (P x OD) / (2 x S P)

Dabei ist P = Innendruck (MPa), OD = Außendurchmesser (mm), S = zulässige Spannung für Quarzglas (ungefähr 7 MPa für Dauerlast bei Raumtemperatur; über 800 °C um 50 % reduzieren). Für Quarz wird aufgrund seiner spröden Versagensart ein Sicherheitsfaktor von mindestens 4x empfohlen.

• Beispiel 1 (UV-Lampenhülle): Außendurchmesser = 20 mm, Innendruck etwa atmosphärisch (0 Gauge). Mindestwandstärke: 1,0–1,5 mm ist Standard. Der primäre Treiber ist die Robustheit der mechanischen Handhabung, nicht der Druck.
• Beispiel 2 (chemischer Druckreaktor, 0,3 MPa): Außendurchmesser = 50 mm, P = 0,3 MPa, S = 7 MPa. t_min = (0,3 x 50) / (2 x 7 0,3) = 15/14,3 = 1,05 mm. Wenden Sie den 4-fachen Sicherheitsfaktor an: Mindestwand = 4,2 mm. Geben Sie für die Standardverfügbarkeit eine Wandstärke von 5 mm an.
• Beispiel 3 (Halbleiter-Diffusionsofen, Vakuum bis 0,01 Pa): Es herrscht der Kollapsdruck. Bei einem Rohr mit 100 mm Außendurchmesser beträgt die Mindestwand für den Vakuumbetrieb typischerweise 3–4 mm, wie durch Finite-Elemente-Analyse bestätigt. Wenden Sie sich an Ihren Lieferant von Quarzglasrohren zur Bestätigung der vakuumtauglichen Wandstärke.

For Quarzrohrofen Bei Anwendungen bei atmosphärischem Druck wird die Wandstärke in erster Linie durch die Steuerung des Wärmegradienten bestimmt: Dünnere Wände gleichen die Temperatur schneller aus (geringere thermische Belastung), haben aber eine geringere mechanische Festigkeit. Für standardmäßige atmosphärische Ofenrohre ist eine Wandstärke von 2–3 mm bei einem Außendurchmesser von 50–100 mm typisch.

Schritt 4: Wählen Sie die richtige Quarzsorte für Ihre Anwendung

Nicht alle Quarzglasrohr Noten sind austauschbar. Die Sorte bestimmt den Hydroxylgehalt (OH), das Transmissionsspektrum, die Blasendichte und die Oberflächenbeschaffenheit, die sich jeweils auf die Leistung in bestimmten Anwendungen auswirken. Das folgende Radardiagramm vergleicht vier Hauptnoten anhand von sechs Auswahlkriterien.

Das Radardiagramm verdeutlicht die Kompromisse zwischen den drei am häufigsten gekauften Quarzrohrqualitäten. Transparenter Quarz mit hohem OH-Gehalt (im Produktbild als Röhrchen mit blauer Spitze dargestellt) zeichnet sich durch UV-Durchlässigkeit und optische Klarheit aus – und ist damit die Standardwahl für UV-Quarzröhre Anwendungen wie keimtötende Lampen, UV-LED-Verpackungen, UV-Quarzküvetten usw UV-Quarzplatte Komponenten. Aufgrund seines relativ hohen Hydroxylgehalts (typischerweise 150–300 ppm OH) ist es jedoch für Hochdruck-Quecksilberlampen oder Metallhalogenid-HID-Quellen ungeeignet, bei denen die OH-Absorption bei 2,72 Mikrometern zu einer vorzeitigen Verdunkelung der Lampe führt. Dehydroxyliertes Quarzglasrohr mit niedrigem OH-Gehalt mit einem OH-Gehalt unter 10 ppm – und unter 5 ppm erreichbar durch Vakuumdehydroxylierung – schneidet auf der Achse mit niedrigem OH-Gehalt am besten ab und ist die richtige Wahl für HID-Lampenhüllen, Halogenlampenröhren und Ferninfrarot-Quarzröhrenheizanwendungen, bei denen die Röhre IR-Strahlung über ihre gesamte Lebensdauer effizient übertragen muss. Milchiges (undurchsichtiges) Quarzrohr opfert die UV- und sichtbare Transmission vollständig im Austausch für eine überlegene diffuse IR-Emission und ist damit die bevorzugte Sorte für Infrarot-Quarzrohrheizgeräte und Kohlefaser-Quarzheizbaugruppen, bei denen eine gleichmäßige Wärmeverteilung über die Rohroberfläche erforderlich ist. Sowohl die Qualitäten mit niedrigem OH-Gehalt als auch die milchigen Qualitäten weisen die gleiche hervorragende thermische und chemische Beständigkeit auf wie transparenter Quarz. Für Anwendungen, bei denen der SiO2-Gehalt über 99,9 % bestätigt werden muss – wie z. B. Halbleiter-CVD-Röhren, Quarztiegel Anwendungen, bzw Quarzglas rods Wird als Labor-Quarztiegelträger verwendet. Die Dokumentation zum Analysezertifikat (CoA) sollte vom Lieferanten angefordert werden.

Schritt 5: Längentoleranz, Maßstandards und kundenspezifische Spezifikationen

Standard-Quarzglasrohre werden in den Längen 1000 mm, 1500 mm und 2000 mm geliefert. Schnittlängen mit einer Toleranz von ±1 mm sind Standard; engere Toleranzen (±0,5 mm oder besser) sind für Präzisionsoptik- und Halbleiteranwendungen mit längerer Vorlaufzeit verfügbar. Das folgende Liniendiagramm zeigt, wie sich Maßtoleranzanforderungen auf die praktische Verfügbarkeit des Außendurchmesserbereichs in einer Standardproduktionsanlage auswirken.

Das Liniendiagramm zeigt einen grundlegenden Kompromiss bei der Beschaffung von Quarzrohren: Mit zunehmenden Maßtoleranzanforderungen nimmt der maximal erreichbare Außendurchmesser aufgrund der Einschränkungen bei Präzisionszieh- und Schleifvorgängen ab. In der Standardtoleranzklasse (±1 mm) sind Außendurchmesser bis zu 200 mm erhältlich – und decken damit den gesamten Bereich von Halbleiterofenrohren und großen chemischen Reaktoranwendungen ab. Bei einer optischen Toleranz (±0,2 mm) beträgt der praktische maximale Außendurchmesser etwa 80 mm, was die meisten Labor- und Glasfaser-Vorform-Stützrohranwendungen abdeckt. Bei einer Halbleitertoleranz (±0,1 mm) beträgt der maximale Außendurchmesser etwa 50 mm, was die intensiven Schleif- und Poliervorgänge widerspiegelt, die erforderlich sind, um dieses Maß an Präzision bei einem spröden Material zu erreichen. Für kundenspezifische Quarzrohre Bei Anforderungen, die einen großen Außendurchmesser mit engen Toleranzen kombinieren – zum Beispiel ein Rohr mit 150 mm Außendurchmesser und einer Toleranz von ±0,2 mm für einen speziellen MOCVD-Reaktor – sind längere Vorlaufzeiten von 4 bis 8 Wochen typisch und sollten bei der Projektplanung berücksichtigt werden. Yancheng Mingyang bietet technische Beratung zu Maßspezifikationen an, um Kunden dabei zu helfen, die Mindesttoleranzklasse zu ermitteln, die ihre funktionalen Anforderungen erfüllt, und Überspezifikationen zu vermeiden, die die Lieferzeit unnötig verlängern und die Beschaffungskosten erhöhen.

Anwendungsspezifische Auswahlreferenz für Quarzrohre

Die folgende Tabelle fasst den vierstufigen Auswahlrahmen in einer Kurzanleitung für die gängigsten Quarzglasrohranwendungen zusammen. Es deckt die gesamte Produktbreite vom Standard ab hochreines Quarzglasrohr and Quarzglasstab Komponenten bis hin zu speziellen Heiz- und Optikprodukten.

Quarzglasprodukte über Röhren hinaus: Erweiterte Produktpalette

Während Quarzglasrohr and Glasrohr Produkte bilden den Kern der Produktpalette. Yancheng Mingyang bietet ein breites Portfolio an Quarz- und Spezialglasprodukten an, die ergänzende Anwendungsanforderungen erfüllen. Dazu gehören Quarzglasstabs (Quarzglasstäbe und Quarzkristallstäbe) für optische und strukturelle Anwendungen, Quarzglasscheibe and Quarzglasfenster Platten für Vakuumkammern und optische Baugruppen, UV-Quarzplatte and Runde UV-Quarzplatte mit Löchern für Photolithographie- und UV-Härtungssysteme und UV-Quarzküvetten und rechteckige Quarzküvetten für Spektroskopie- und Analyseinstrumente.

Im Produktsegment Heizung produziert das Unternehmen Halogenheizung Infrarot Rohre, Ferninfrarot-Quarzrohrheizung Versammlungen und Kohlefaser-Quarzheizung and Quarz-Kohlefaser-Infrarot-Heizrohr Produkte für industrielle Prozesswärmeanwendungen. Diese Heizprodukte nutzen die milchigen und OH-armen Quarzrohrqualitäten, um die Effizienz der Infrarotemission zu maximieren. Für Labor- und wissenschaftliche Forschungsanwendungen umfasst das Sortiment Labor-Quarztiegel and Labor für Quarztiegel Produkte, undurchsichtiger Tiegel aus Quarzglas für das Kristallwachstum und Tiegel aus klarem Quarz Varianten für Prozesse, die eine visuelle Überwachung der Schmelze erfordern. Zu den Spezialartikeln gehören Instrumente aus Quarzglas , hoher Borosilikatgehalt measuring cup , dreieckiger Trichter , und Dreieckskolben Chemie Glaswaren – eine Brücke zwischen den Segmenten Standard-Laborglas und Hochleistungsquarz.

Das Unternehmen liefert auch Klangheilinstrumente einschließlich Klangschale aus Kristall , Kristall-Alchemie-Schalen , Stimmgabel aus Quarzkristall , Kristall singendes Dreieck , Kristallharfe , und Kristall singender Heiliger Gral Produkte – ein wachsender Anwendungsbereich, der die akustischen Resonanzeigenschaften von hochreinem Quarzglas für therapeutische und Musikinstrumente nutzt.
